在當今高速發展的光纖通信網絡中，配線箱作為關鍵的基礎設施，承擔著光纜的固定、保護、連接和分配等重要功能。其中，四槽分光器配線箱作為一種結構緊湊、功能集中的設備，尤其在與可編程邏輯控制器（PLC）技術結合的插片式通訊設備中，扮演著至關重要的角色。本文將對這一組合設備的結構、功能與應用進行詳細解析。

一、 核心組件解析

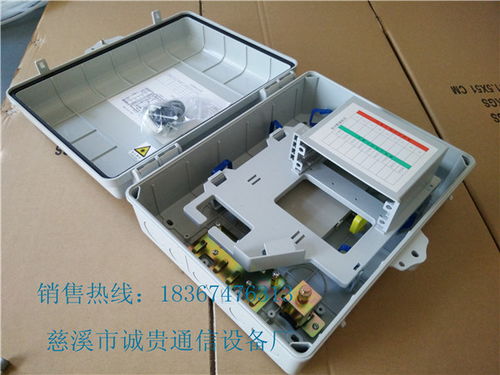

1. 四槽分光器配線箱：

• 結構：其核心特征在于箱體內設計了四個標準化的模塊插槽。這種模塊化設計使得設備能夠靈活配置，根據實際需求安裝不同類型和功能的光學器件。

• 功能：主要作為光纖網絡的物理連接和管理節點。它提供安全、有序的環境，用于容納光纖熔接點、光纖適配器、分光器模塊以及冗余光纖的盤儲。其防護外殼能有效抵御灰塵、潮氣及一定程度的物理沖擊，保證內部脆弱光學器件的長期穩定運行。

1. PLC光分路器：

• 這是通常安裝在配線箱插槽內的核心光學器件。PLC（平面波導光路）分路器采用半導體工藝在芯片上制作光波導分支，實現一路輸入光信號按特定比例（如1:4, 1:8, 1:16, 1:32等）分配到多路輸出。與傳統的熔融拉錐型分路器相比，PLC分路器具有分光比精確、帶寬寬、對波長不敏感、體積小巧、穩定性高等顯著優點。

1. 插片式設計：

• “插片式”指的是分路器及其他功能模塊（如適配器面板）被制成標準尺寸的板卡式模塊。這些模塊可以像卡片一樣，輕松插入配線箱的預留卡槽中，并通過簡單的卡扣或螺絲固定。

• 優勢：這種設計極大地提升了網絡部署、維護和升級的效率。無需復雜工具即可完成模塊的更換或擴容，便于實現即插即用，降低了施工和維護的難度與成本。

二、 系統集成與工作流程

在典型的應用場景（如光纖到戶FTTH、局域網LAN或分布式傳感網絡）中，該集成設備的工作流程如下：

1. 信號輸入：來自主干光網絡的光信號通過引入光纜接入配線箱。
2. 分配與分光：信號首先可能經過配線箱內的熔接盤或固定裝置，然后接入插裝在某個槽位中的PLC分路器模塊的輸入端。PLC分路器芯片將輸入光功率按設計比例進行均勻分配。
3. 連接輸出：分路器的多個輸出端通過箱內集成的光纖適配器（如SC/LC型），與面向用戶端的輸出尾纖進行連接。其他插槽可能安裝額外的分路器以擴展端口，或安裝空白擋板以備未來升級。
4. 管理與保護：箱內設有完善的纖纜管理裝置，如過線環、扎線帶位和儲纖盤，確保所有光纖彎曲半徑符合標準，避免微彎損耗，并保持箱內整潔。箱體密封條和接地裝置則提供了環境保護和電氣安全。

三、 應用優勢

• 高密度與節省空間：四槽設計在有限空間內實現了較高的端口密度，特別適合樓道、機房等空間受限的安裝點。
• 靈活性與可擴展性：插片式模塊化結構允許網絡運營商根據用戶增長情況，靈活增加分路器或更換更高分路比模塊，輕松實現網絡擴容和調整。
• 高性能與可靠性：PLC分路器提供低插入損耗、高均勻性和卓越的環境穩定性，確保了信號分配的質量。配線箱的物理保護進一步增強了整個節點的可靠性。
• 便于施工與維護：預連接或快速連接方式結合插拔式模塊，大幅減少了安裝和故障排查時間，降低了全生命周期的運營成本。

結論

四槽分光器配線箱與PLC插片式分路器的結合，代表了現代光纖配線技術向著模塊化、高密度、易維護方向發展的成熟成果。它不僅是實現光纖信號高效、可靠分配的關鍵物理載體，更是構建靈活、可擴展、面向未來的光通信接入網絡的重要基石。隨著5G、千兆光網等新型基礎設施的全面部署，此類集成化、智能化的配線解決方案將發揮越來越重要的作用。
